masunt Schlüsseldepot 740 zur Drittsystemanbindung | extra korrosionsbeständig

Das masunt Schlüsseldepot 740 eignet sich für eine Integration in verschiedenste Drittsysteme. Die Einbindung und Öffnung erfolgt über einen potentialfreien Kontakt (12 V). Zusätzlich verfügt es über eine Notöffnungsfunktion. Ein Profilhalbzylinder (30 / 10 mm) ist bereits im Lieferumfang enthalten und kann problemlos getauscht werden. Des Weiteren verfügt der Safe über eine Zustandsanzeige (Schloss offen/geschlossen).

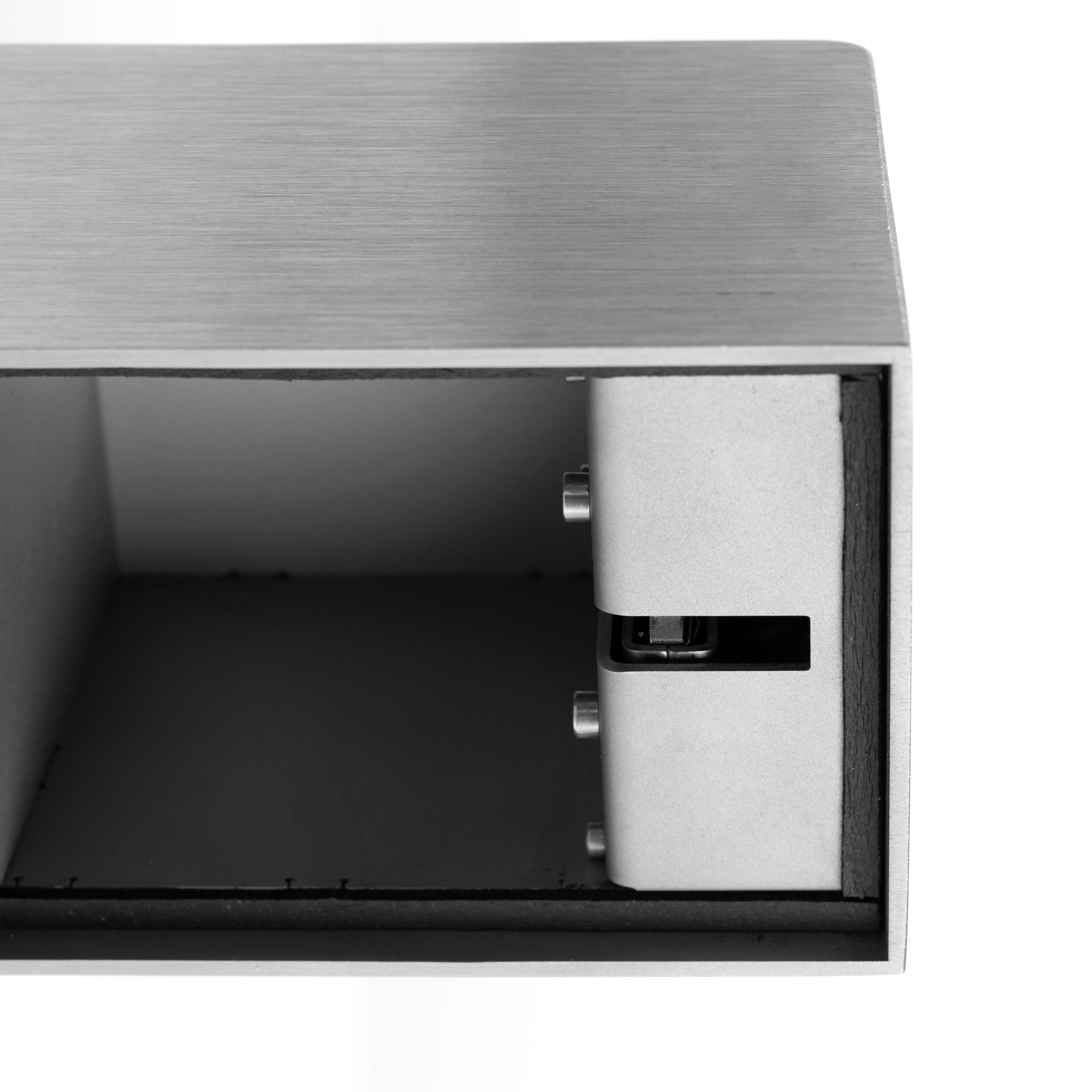

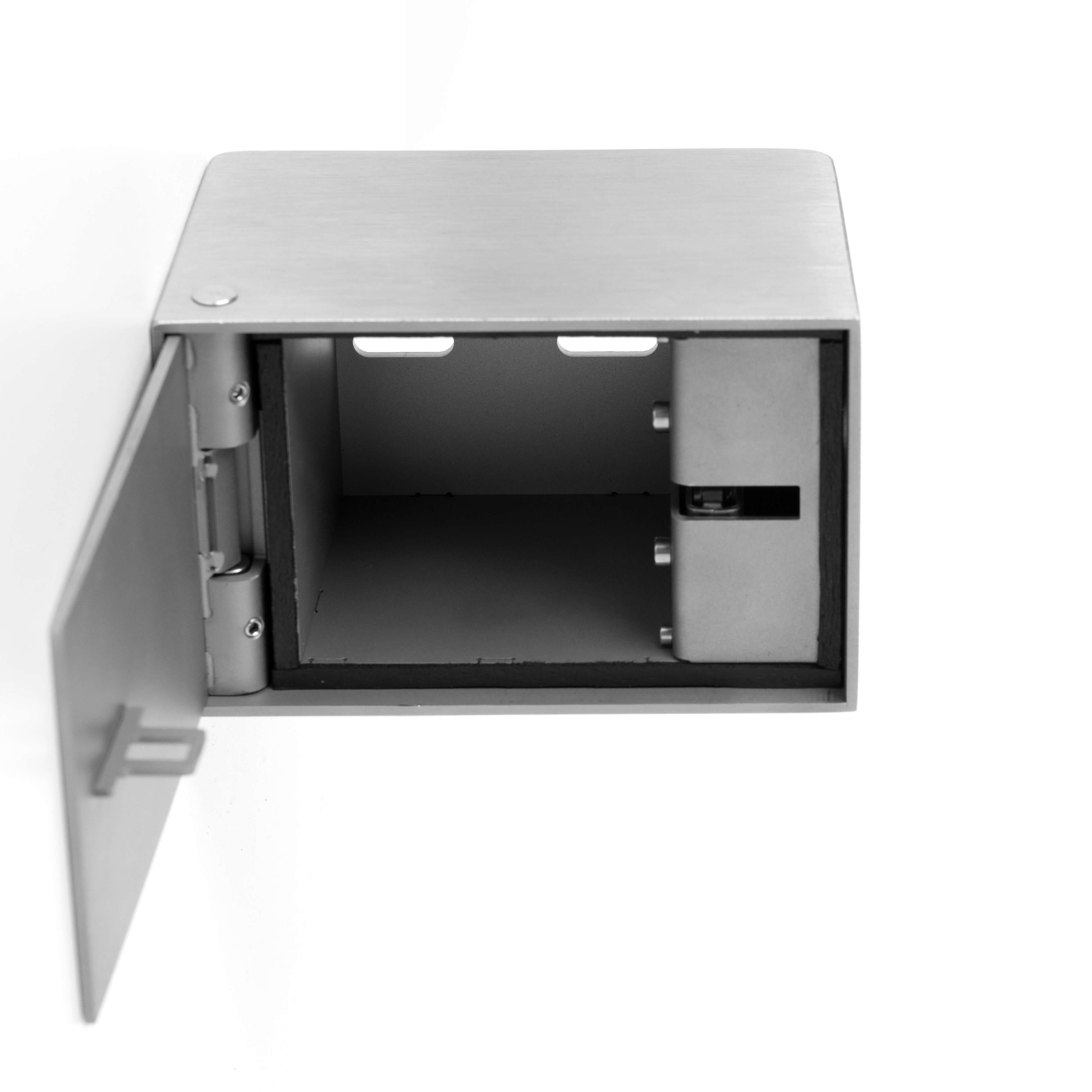

Der Innenraum ist isoliert. Das Gehäuse besteht allseitig aus 3 mm korrosionsbeständigem Edelstahl (V4A) und ist so konstruiert, dass eine gewaltsame Öffnung von außen erschwert wird.

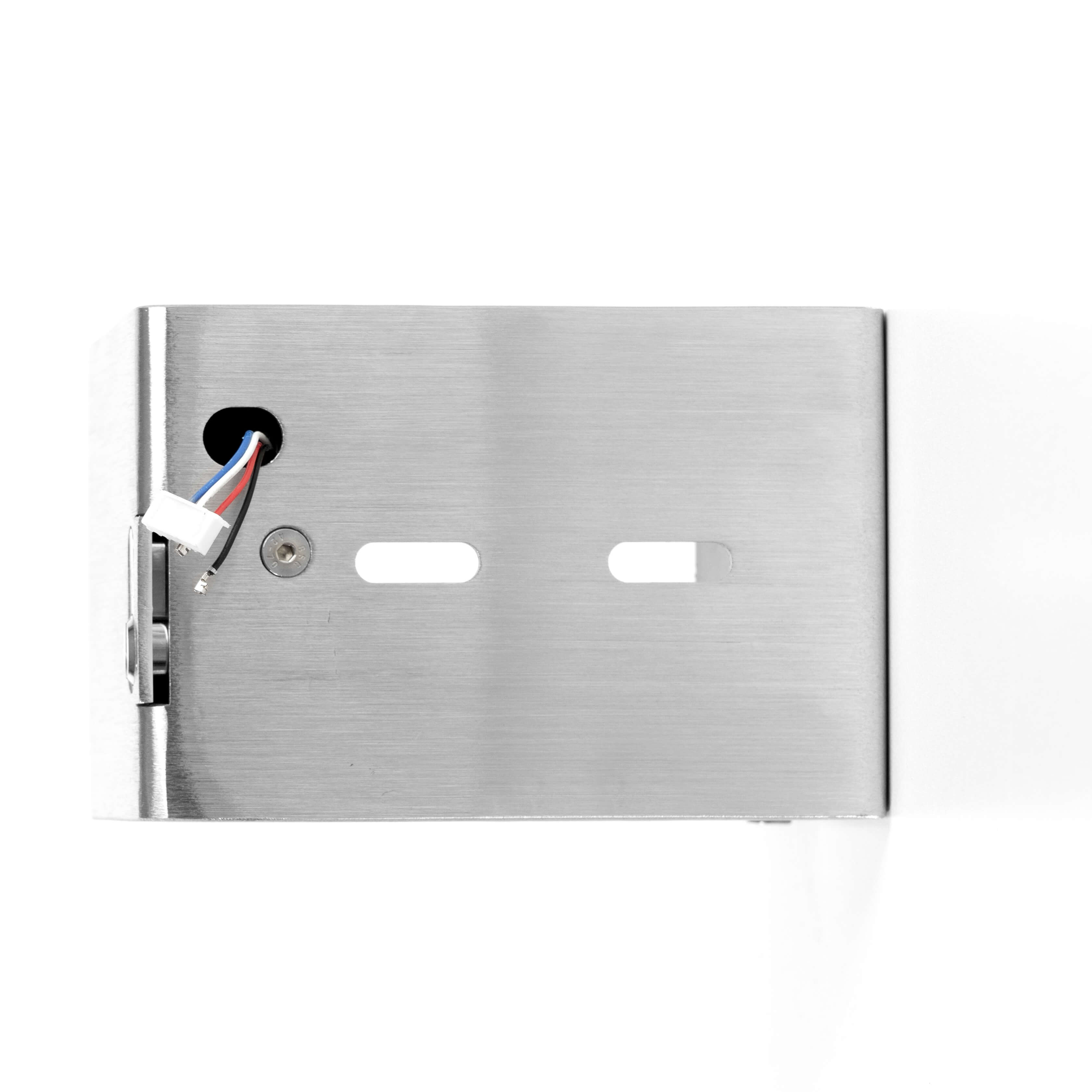

Die Montage erfolgt über die beiden Langlöcher an der Rückseite des Safes. Im Fach, in dem die beiden Schlösser montiert sind, gibt es an der Rückwand ein Loch für eine Kabeldurchführung.

Die Lösung ist für eine Integration in Klingelanlagen, Aufzugsanlagen, Brandmeldeanlagen entwickelt worden und lässt sich problemlos in vielen weiteren Systemen einsetzen.

Die Funktionsweise des Safes ist Folgende:

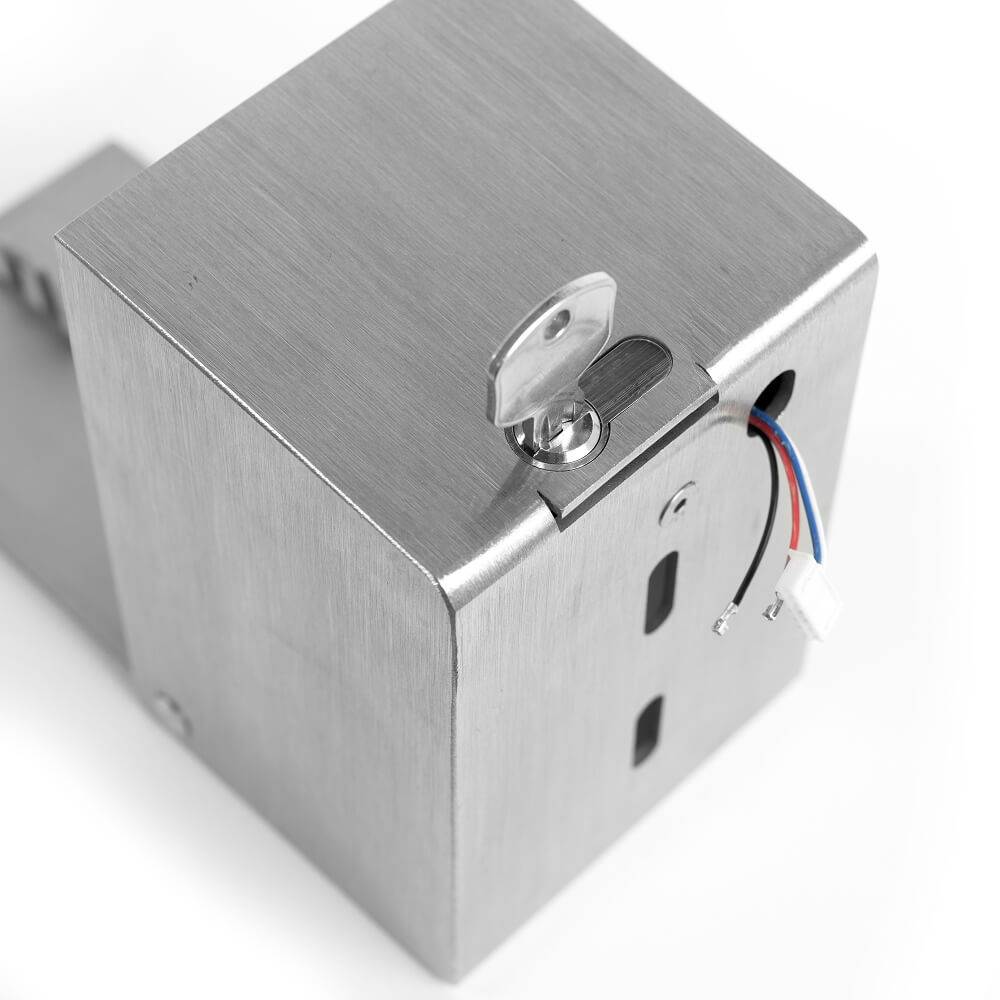

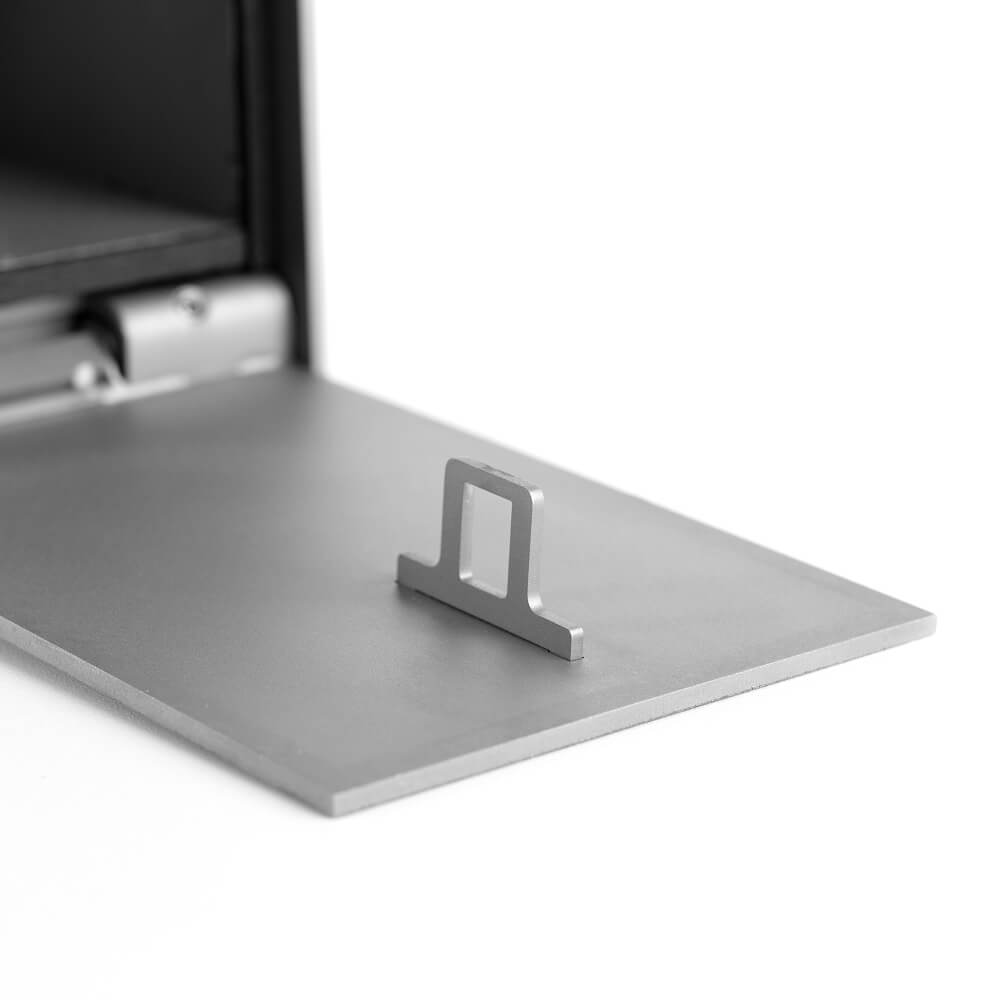

Der Safe verfügt über ein Elektronikschloss im Innern. Dieses muss von außen mit einer 12 V Kontaktschaltung angesteuert werden. Bei einem Öffnungssignal springt die Tür des Safes auf und auf den Innenraum kann zugegriffen werden. Durch Andrücken der Tür rastet diese wieder ins Elektronikschloss ein und der Safe ist damit wieder verschlossen. Bei Stromausfall kann der an der Seite sichtbare Profilhalbzylinder (PZ) mit einem Schlüssel betätigt werden. Die Schließnase des PZ drückt damit auf einen mechanischen Notöffnungsschalter am Elektronikschloss, der ebenfalls für ein Aufspringen der Tür sorgt.

Verkabelung:

Die roten und schwarzen Kabel dienen der Stromversorgung und es gibt dabei kein Positiv oder Negativ. Die weißen und blauen Kabel sind für die Signalerkennung vorgesehen. Das blaue Kabel ist für den COM-Kontakt des Mikroschalters und das weiße Kabel ist für den NC-Kontakt des Mikroschalters.
